제품 설명

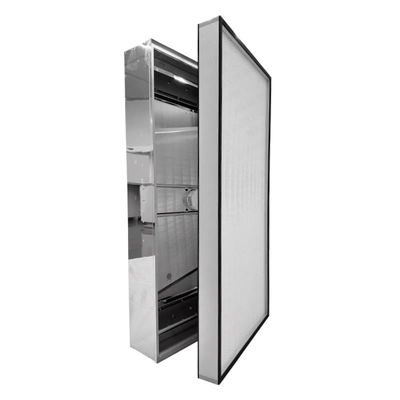

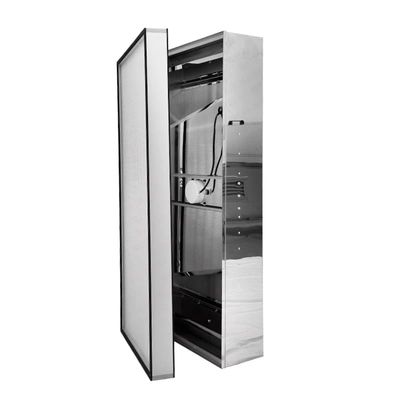

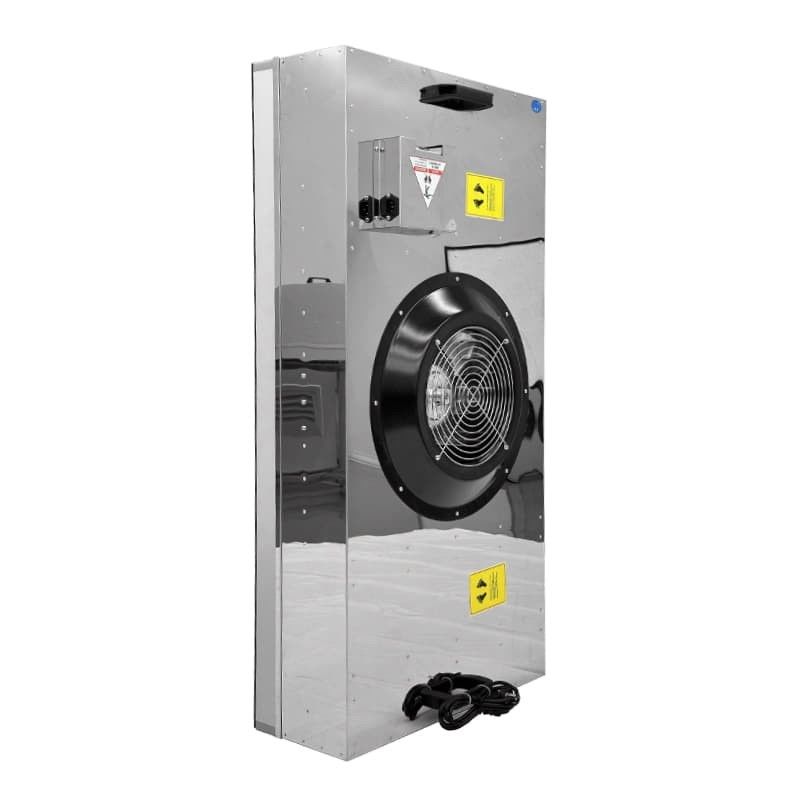

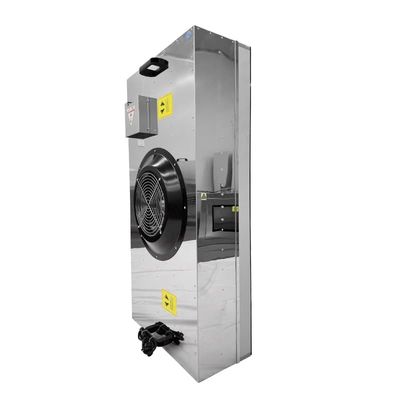

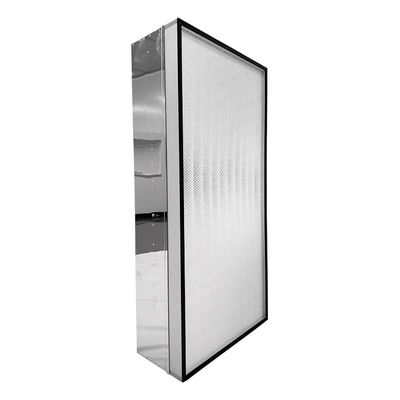

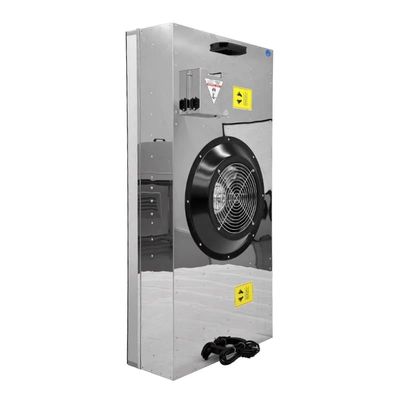

BFU 아래쪽 접근 FFU. ISO 4-8 청정실용으로 초대형 HEPA 공기 흐름 시스템. 도구 없는 필터 변경 및 극저지 진동
BFU Bottom-Access FFU 1220X620X450는 업계 최초로 450mm 초저층 체시로 청정실 공기 필터링을 재정의합니다.반도체 공장과 같은 최대 입자 통제가 필요한 중요한 환경에 설계되었습니다., 바이오테크 GMP 시설, 항공 우주 청정실.
|
매개 변수 이름 |
가치 |
|
소재 |
상자: 밸런াইজ 된 알루미늄 판; 디푸저: 구운 페인트 차가운 판 |
|
팬 시스템 |
MRJH 모터 + 철자동기 |
|
필터레이션 |
알루미늄 프레임 HEPA 필터 (1170×570×69), 효율성: 99.99% @0.3μm (H13) |
|
비행 속도 |
0.45~0.75m/s ±3% (세속 조절) |
|
용량 |
1500m3/h |
|
소음 수준 |
46~55 dB ±5 dB (필터 아래 1.5m의 정적 시험) |
|
전원 공급 |
220V/50Hz, 등급 전력: 170W~200W ±5W |
|
플랜지 연결 |
선택 D=350mm |
|
열기 크기 |
컬러 스틸 플레이트: 1225×625mm |
|
크기 |
1220×620×450mm |
|
인증서 |
ISO 14644-1,ISO 9001,CE |
| 매개 변수/기능 | 우리 제품 | 시장 평균 | 장점 |
|---|---|---|---|
| H13 필터 플레트 수 | 315 접종 | 260 접종 | 더 큰 필터레이션 영역, 필터레이션 효율성 및 먼지 보유 용량을 향상시킵니다. |
| HEPA 필터 | - | - | 필터링 매체의 두께가 증가하면 필터링 효과와 수명이 향상됩니다. |
| 겹치기 높이 | 50mm | 38mm | 두꺼운 필터링 매체는 필터링 성능과 수명을 향상시킵니다. |
| 보호망 브랜드 | 고품질 9N 브랜드 | 일반 브랜드 | 우수한 지원과 보호, 구조적 안정성 확보 |
| 프레임 두께 | 10.0mm | 0.7mm | 내구성이 향상되고 변형 위험이 감소하기 위해 더 강한 프레임. |
| 토기 처리 과정 및 재료 | 팩당 50개, 퓨밍 AB 접착제, CNY 400k 토크팅 기계로 생산 | 표준 프로세스 | 단단하고 균일한 밀폐는 누출을 방지하고 신뢰할 수있는 필터레이션을 보장합니다. |
| 평균 공기 흐름 속도 | 0.8m/s | 00.65m/s | 더 높은 공기 흐름 용량과 낮은 저항, 시스템 효율성을 높입니다. |
| 모터 | 방수성 | 방수성 | 다양한 환경에서 안전성과 신뢰성을 향상시킵니다. |
주요 특징
1.내구성 건축: 구운 페인트 확산 장치가 있는 젤리화 알루미늄 상자, 부식 저항성 및 수명을 보장합니다.
2.고성능 팬 시스템: 견고한 철자동기와 함께 MRJH 모터는 안정적인 공기 흐름과 향상된 내구성을 제공합니다.
3.정밀 공기 흐름 제어: 세 속도의 조절 가능한 바람 속도 (0.45~0.75m/s ±3%) 가 유연한 청정실 요구 사항에 적합합니다.
4.H13 필터레이션: 비분열 HEPA 필터는 0.3μm 입자에서 99.99%의 효율을 달성합니다.
5.높은 용량 공기 흐름: 효율적인 청정실 환기를 위해 1500m3/h의 명목 공기 부피.
6.아래쪽에서 분리할 수 있는 디자인: 유지보수 및 필터 교체 작업을 단순화합니다.
7.대형 플랜지 호환성: 모듈 시스템 통합을 위해 플랜지 연결 (D=350mm) 을 지원합니다.
8.낮은 소음: 필터 아래 1.5m에서 46~55 dB (±5 dB) 가 작동하도록 설계되었습니다.
적용 시나리오
의약품, 전자제품 및 생명공학 시설의 청정실 공기 정화
ISO 인증 H13 필터레이션과 정밀한 공기 흐름 조절이 필요한 제조 구역
대규모 모듈 설치 (350mm 플랜지 호환성) 및 대용량 공기 순환이 필요한 시설
FAQ:
1Q: 왜 이 초대적인 1220X620mm 크기가 ISO 4-8 청정실에 중요한가?
A: 우리의 BFU FFU의 확장 된 커버리지 영역은 전체 청정실 천장에 0.45m/s ± 3% 공기 흐름 균일성을 유지하면서 필요한 단위를 35% 감소시킵니다.크기는 반도체 및 의약품 시설에서 표준 청정실 그리드 레이아웃에 맞게 특별히 설계되었습니다.더 작은 FFU가 만들어내는 커버리지 격차를 제거합니다.
2Q: 도구 없는 필터 교체 시스템이 청정실 운영을 어떻게 개선합니까?
A: 특허 받은 자기 밀폐 메커니즘은 도구 없이 90초 이내에 HEPA/ULPA 필터를 완전히 교체할 수 있습니다. 기존 시스템보다 8배 더 빠르죠.
유지보수 중 입자 방출의 97%
필터 교체용 청정실 정지시간의 85%
모든 기술자 유지 보수 후 재 인증 필요
3Q: 당신의 초저 진동 시스템을 첨단 제조에 필수적으로 만드는 것은 무엇입니까?
A: 활성 진동 취소 시스템은 <0.1μm/s 진동 수준을 유지 (표준 FFU보다 10배 더 나은) 하는 것이 중요합니다.
EUV 리토그래피 장비 (마스크의 잘못된 정렬을 방지합니다)
전자 현미경 (영상 촬영 정확성 을 보장 한다)
양자 컴퓨팅 연구소 (큐빗 안정성 유지)
우리 시스템은 피에조전기 가동기를 이용하여 200배/초를 지속적으로 모니터링하고 조정합니다.
