제품 설명

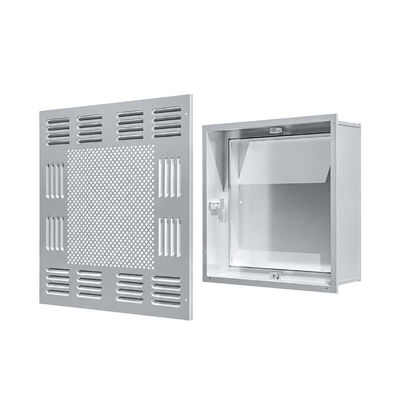

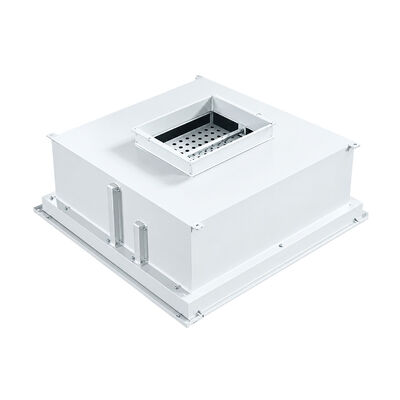

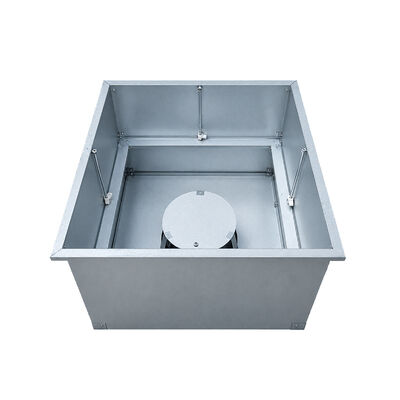

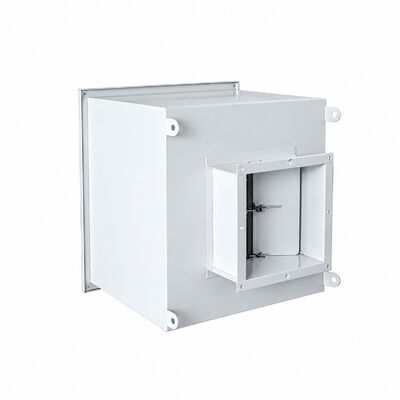

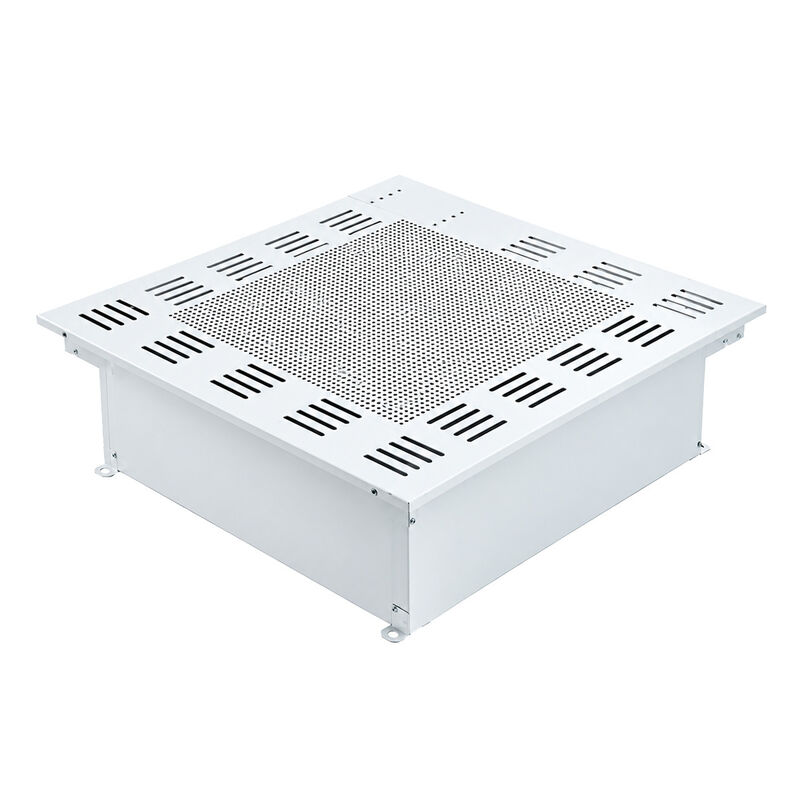

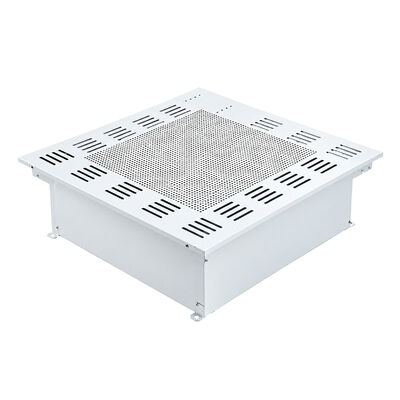

수술실용 라미나 플로우 HEPA 공기 공급구
액체 트로프 HEPA 환기구 - 항공우주/전자제품 클린룸용 고용량 공기 흐름
공구 없이 설치 가능한 1025×720×480 액체 트로프 HEPA 환기구. 항공우주 격납고, PCB 제조 시설, 자동차 도장 시설의 대용량 공기 흐름을 위해 설계되었습니다.
공구 없이 설치 가능한 1025×720×480 액체 트로프 HEPA 환기구. 항공우주 격납고, PCB 제조 시설, 자동차 도장 시설의 대용량 공기 흐름을 위해 설계되었습니다.
기술 사양
| 매개변수 이름 | 값 |
|---|---|
| 본체 재질 | 고품질 냉간 압연 강판 베이킹 바니시 마감 |
| 확산판 재질 | 304 스테인리스 스틸 |
| 공기 흡입구 플랜지 | 400×250 mm (냉간 압연 강판 베이킹 바니시 마감) |
| 액체 탱크 HEPA 필터 | 965×660×930 mm |
| 본체 치수 | 1025×720×460 mm |
| 천장 개구부 | 1030×725 mm |
| 확산판 치수 | 1069×764×15 mm |
| 리프팅 링 구멍 | φ12 mm (냉간 압연 강판 베이킹 바니시 마감) |
| 설치 메커니즘 | 텔레스코픽 스프링 핀 + ØB 도킹 홀 (공구 불필요) |
주요 특징
1. 초광대역 HEPA 필터링
965×660×930 mm 액체 트로프 필터는 누출률 ≤0.001% (IEST-RP-CC007 Class 100 검증)을 달성합니다. 자동 수평 조절 실란트가 ±2.5mm 구조적 오차를 보정합니다.
2. 항공우주 등급 내구성
304 스테인리스 스틸 확산판은 ASTM B117 염수 분무 테스트에서 3000시간 이상 통과했습니다. 베이킹 바니시는 JP-8 제트 연료 및 유압유 노출에 강합니다.
3. 고속 설치
텔레스코픽 스프링 핀을 사용하여 ISO Class 5+ 환경에서 45초 이내에 장착 가능합니다. 안전한 ØB 홀 정렬로 유지보수 중 나사산 손상 위험을 제거합니다.4. 메가 시설 공기 흐름
1025×720×460 mm 본체는 격납고, 창고, 메가 클린룸 (40m 이상 천장)에 2500-3000 CMH를 제공합니다. 와류 없는 확산판 설계는 기존 장치 대비 에너지 비용을 18% 절감합니다.
5. 산업 전반의 규정 준수
항공우주 분야 NADCAP AC7120 및 전자제품 제조 클린룸 IPC-CC-830B를 충족합니다.
적용 시나리오
항공기 엔진 정비소: 터빈 블레이드 코팅 구역의 등유 흄 제어
- 리튬 배터리 공장: 전극 건조 터널의 NMP 용매 증기 격리
- PCB 제조: 포토 리소그래피 클린룸의 ISO Class 3 공기 흐름
- 폐수 처리: 악취 제어 스크러버의 염소 가스 분산
- 자동차 도장 허브: 로봇 스프레이 부스의 오버 스프레이 입자 격리
- 자주 묻는 질문
Q: 1025×720×480 환기구가 50m² 이상의 격납고에서 라미나 플로우를 유지할 수 있습니까?
A: 예, 와류 확산 루버는 60m² 공간에서 ±2%의 공기 흐름 균일성을 보장합니다 (ISO 14644-4 기준 테스트).
Q: 965×660×930 필터는 항공우주 코팅의 산화 티타늄 먼지를 어떻게 처리합니까?
A: 그라데이션 밀도 미디어는 3000 CMH에서 입자를 포집하며, IEST RP-CC034 Class 100 인증을 받았습니다.
Q: 반도체 메가 팹의 지진 지역과 구조적 호환성이 있습니까?
A: 진동 감쇠 마운트는 IEEE 693 표준을 충족하며, 최대 0.5g PGA의 지진 에너지를 90% 흡수합니다.
