제품 설명

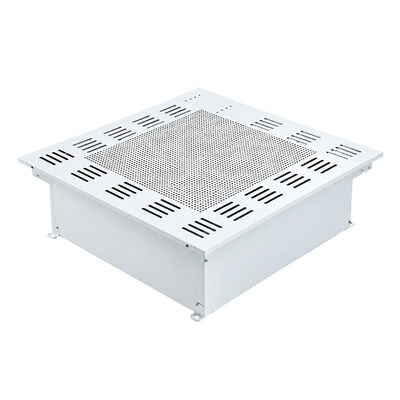

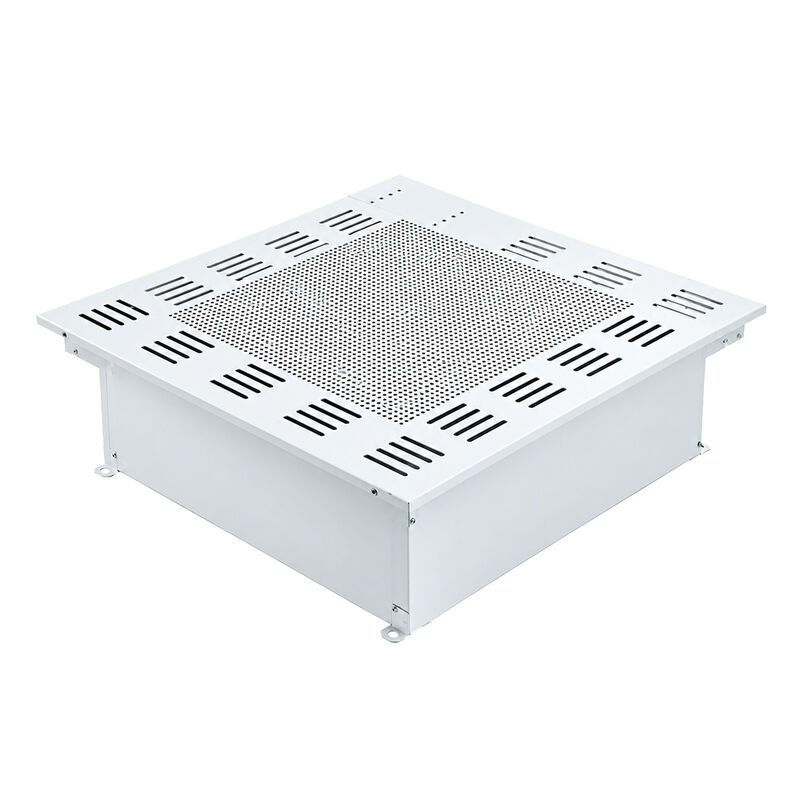

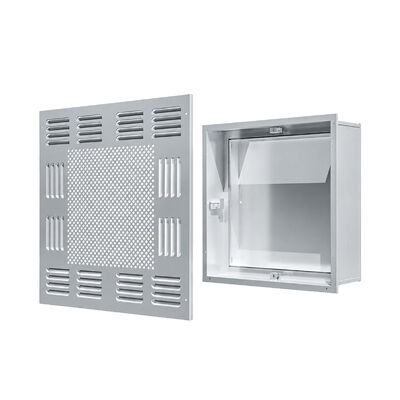

액체 트로프 HEPA 환기구 - 항공우주/전자제품 클린룸을 위한 고용량 공기 흐름
툴 프리 설치가 가능한 1025x720x480 액체 트로프 HEPA 환기구. 항공우주 격납고, PCB 제조 시설, 자동차 도장 시설의 대용량 공기 흐름을 위해 설계되었습니다.
|
매개변수 이름 |
값 |
|
본체 재질 |
고품질 베이킹 바니시 냉각판 |
|
확산판 재질 |
304 스테인리스 스틸 |
|
공기 흡입 플랜지 |
400x250mm (베이킹 바니시 냉각판) |
|
액체 탱크 HEPA 필터 |
965x660x930mm |
|
본체 치수 |
1025x720x460mm |
|
천장 개구부 |
1030x725mm |
|
확산판 치수 |
1069x764x15mm |
|
리프팅 링 구멍 |
φ12mm (베이킹 바니시 냉각판) |
|
설치 메커니즘 |
텔레스코픽 스프링 핀 + ØB 도킹 홀 (툴 프리) |
주요 특징
1. 초고용량 HEPA 필터링
965x660x930mm 액체 트로프 필터는 ≤0.001% 누출률을 달성합니다 (IEST-RP-CC007 Class 100 검증).
자동 수평 조절 실란트는 ±2.5mm 구조적 오차를 보정합니다.
2. 항공우주 등급 내구성
304 스테인리스 스틸 확산판은 3000시간 이상의 ASTM B117 염수 분무 테스트를 통과했습니다.
베이킹 바니시는 JP-8 제트 연료 및 유압유 노출에 저항합니다.
3. 고속 설치
텔레스코픽 스프링 핀은 ISO Class 5+ 환경에서 45초 이내의 장착을 가능하게 합니다.안전한 ØB 홀 정렬은 유지 보수 중 나사산 손상 위험을 제거합니다.
4. 메가 시설 공기 흐름
1025x720x460mm 본체는 격납고, 창고 및 메가 클린룸 (40m 이상 천장)을 위해 2500-3000 CMH를 제공합니다.
와류 없는 확산판 설계는 기존 장치 대비 에너지 비용을 18% 절감합니다.
5. 산업 전반의 규정 준수
항공우주 분야의 NADCAP AC7120 및 전자 제품 제조 클린룸의 IPC-CC-830B를 충족합니다.
적용 시나리오
항공기 엔진 정비소
: 터빈 블레이드 코팅 구역의 등유 흄 제어.리튬 배터리 공장
: 전극 건조 터널의 NMP 용매 증기 격납.PCB 제조
: 포토 리소그래피 클린룸의 ISO Class 3 공기 흐름.폐수 처리
: 악취 제어 스크러버의 염소 가스 분산.자동차 도장 허브
: 로봇 스프레이 부스의 오버 스프레이 입자 격납.FAQ 1:
Q: 1025x720x480 환기구는 50m² 이상의 격납고에서 층류를 유지할 수 있습니까?
A: 예, 와류 확산 루버는 60m² 공간에서 ±2%의 공기 흐름 균일성을 보장합니다 (ISO 14644-4에 따라 테스트됨).
FAQ 2:
Q: 965x660x930 필터는 항공우주 코팅에서 산화 티타늄 먼지를 어떻게 처리합니까?
A: 그래디언트 밀도 미디어는 3000 CMH에서 입자를 포집하며, IEST RP-CC034 Class 100에 따라 인증되었습니다.
FAQ 3:
Q: 이 구조는 반도체 메가 팹의 지진 지역과 호환됩니까?
A: 진동 감쇠 마운트는 IEEE 693 표준을 충족하며, 0.5g PGA까지의 지진 에너지의 90%를 흡수합니다.
