상세 정보 |
|||
| 외부 치수: | W600 × D600 × H1000 (MM) | 에어샤워 구역: | W400 × D420 × H400 (MM) |
|---|---|---|---|
| 맞춤 제작: | 지원하다 | 인증: | ISO,CE,UL,RoHS |
| 강조하다: | 3섹션 전동 패스박스,컨베이어와 함께 청정실 패스 박스,스테인레스 스틸 구조의 패스 박스 |
||
제품 설명

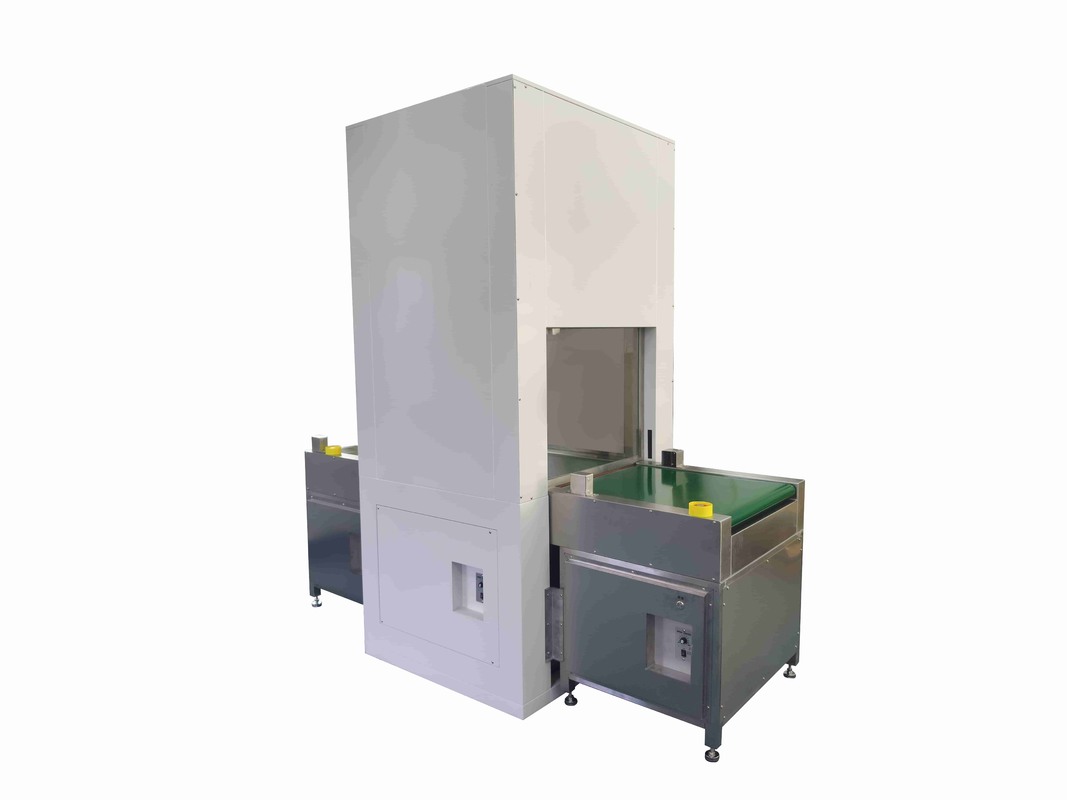

컨베이어가 통합된 3섹션 전동 패스 박스
기술 사양
| 범주 | 사양 |
|---|---|
| 모델 | AeroSeal TriFlow-TS300 |
| 표준 크기(W x H) | 600mm x 600mm, 800mm x 800mm, 1000mm x 1000mm (맞춤 크기 가능) |
| 도어 작동 | 전기 3섹션 수직 리프트, 모터 구동 |
| 활성화 | 양면 푸시 버튼, 적외선 센서, 풋 페달 또는 키 스위치 |
| 인터록 시스템 | 기계적 및/또는 전기적 인터록으로 두 도어가 동시에 열리지 않도록 방지 |

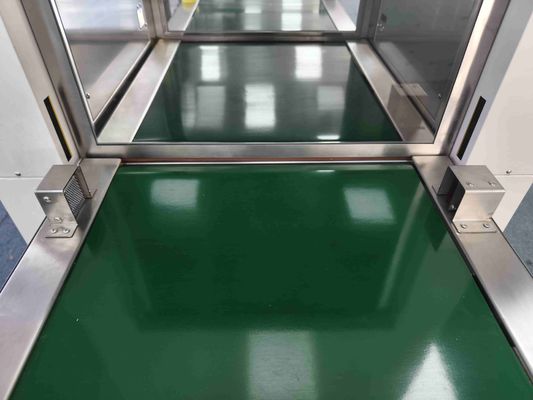

| 컨베이어 유형 | 전동 롤러 컨베이어(표준); FDA 승인 벨트 컨베이어(옵션) |
| 컨베이어 부하 용량 | 최대 50kg(110파운드) |
| 건축자재 | 304 또는 316L 스테인레스 스틸(마감: #4 브러시 처리 또는 전해 연마) |
| 투시창 | 열 차단 및 결로 방지를 위한 이중 강화유리 |
| 씰링 | 모든 도어와 프레임에 실리콘 또는 EPDM 개스킷 처리 |
| 전원공급장치 | 110V/220V, 50/60Hz(구성 가능) |

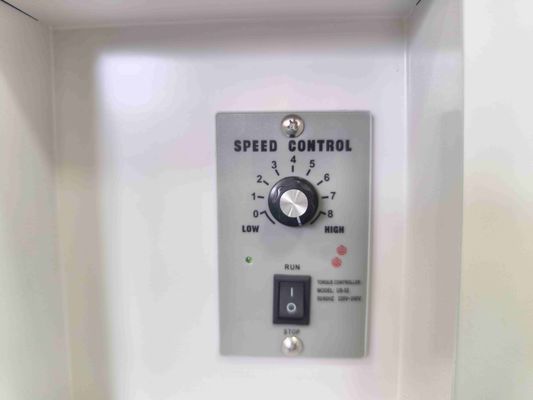

| 제어 인터페이스 | 사이클 카운터 및 진단 경고 기능이 있는 IP65 등급 터치스크린 HMI |
| 옵션 | UV-C 살균 램프, HEPA/ULPA 필터 팬 장치, 라벨 프린터 통합, BMS 통신 포트(Modbus, BACnet) |
응용
이 고급 통과 창은 분리와 멸균이 가장 중요한 산업에 매우 중요합니다.
- 제약 및 생명공학:A/B/C/D 등급 영역 간 구성 요소 이전.
- 의료기기 제조:통제된 환경을 통해 부품 및 조립 장치를 이동합니다.
- 병원 약국 및 합성:성분과 준비된 IV 백을 ISO 클래스 5 격리기 또는 후드로 안전하게 운반합니다.
- 식품 및 음료 생산:높은 관리 환경과 낮은 관리 환경에서 위생 구역을 유지합니다.
- 전자공학 및 마이크로전자공학:민감한 부품을 조립하는 동안 미립자 오염을 방지합니다.
- 실험실:서로 다른 격리 수준의 실험실 간 샘플 처리.
작동 방식(프로세스 흐름)
- 짐:A측 작업자가 물품을 내부 컨베이어에 올려 놓습니다.
- 시작:사이클은 센서, 버튼 또는 페달을 통해 시작됩니다. A면 도어가 닫히고 밀봉됩니다.
- 옮기다:내부 컨베이어가 자동으로 활성화되어 품목이 챔버 중앙으로 이동합니다.
- 받다:컨베이어가 멈추면 인터록이 해제되어 B측의 작업자가 문을 열고 품목을 회수할 수 있습니다. 문은 동시에 열 수 없습니다.
- 반품:빈 컨베이어가 트리거되어 A면으로 돌아가거나 다음 로드를 기다릴 수 있습니다.
통과 창을 선택하는 이유는 무엇입니까?
- 신뢰성을 위해 설계됨:연중무휴 24시간 작동을 위해 산업용 등급 구성요소로 제작되었습니다.
- 맞춤형 솔루션:우리는 귀하의 정확한 공정 요구 사항에 맞는 다양한 크기, 재료 및 옵션을 제공합니다.
- 글로벌 규정 준수:cGMP, GAMP 및 기타 국제 규제 표준을 충족하도록 설계 및 테스트되었습니다.
- 전문가 지원:우리 팀은 설계 및 설치부터 검증 및 유지 관리까지 전체 서비스 지원을 제공합니다.
자주 묻는 질문
질문: 기존의 2섹션 도어나 스윙 도어에 비해 3섹션 도어 디자인이 어떤 이점이 있습니까?
에이:3섹션 수직 리프트 설계는 두 가지 주요 이점을 제공합니다.
- 탁월한 공간 효율성:장치 설치 공간 외부에 측면 또는 머리 위 공간이 전혀 필요하지 않습니다. 이는 스윙 도어의 호 또는 슬라이딩 도어의 트랙이 비실용적이거나 오염 위험이 있는 좁은 클린룸 레이아웃에서 매우 중요합니다.
- 향상된 오염 제어:도어는 작고 제어된 동작으로 수직으로 열리고 닫힙니다. 이는 스윙 또는 슬라이딩 도어보다 공기 흐름과 압력 차이를 방해할 수 있는 난기류를 훨씬 줄여 실내의 ISO 등급을 안정적으로 유지하는 데 도움이 됩니다.
Q: 통합 컨베이어 시스템을 특정 제품 및 작업 흐름에 맞게 맞춤화할 수 있습니까?
답: 물론이죠.우리는 두 시설이 동일하지 않다는 것을 알고 있습니다. 당사의 표준 모델에는 전동식 롤러 컨베이어가 포함되어 있지만 귀하의 프로세스에 원활하게 통합될 수 있도록 다양한 맞춤형 옵션을 제공합니다.
- 컨베이어 유형:롤러, 벨트 또는 맞춤형 컨베이어 베드도 지정할 수 있습니다.
- 부하 용량:표준 50kg 용량을 초과하는 하중을 처리하도록 시스템을 설계할 수 있습니다.
- 치수:내부 챔버와 컨베이어 폭/길이는 특정 트레이, 토트 또는 구성 요소에 맞게 맞춤화될 수 있습니다.
- 제어 통합:이 장치는 건물 관리 시스템(BMS)과 통합되거나 맞춤형 이동 주기(예: 이동 간 UV 살균 등)로 프로그래밍될 수 있습니다.
질문: 격리 실패를 방지하기 위해 어떤 안전 및 연동 기능이 마련되어 있습니까?
에이:안전과 무결성이 우리의 최우선 과제입니다. AeroSeal TriFlow™에는 다층 보호 시스템이 장착되어 있습니다.
- 기계적 인터록:물리적 시스템은 한쪽 문이 완전히 닫히고 밀봉될 때까지 한쪽 문이 열리지 않도록 기계적으로 방지하여 동시 열림을 불가능하게 만듭니다.
- 전기 인터록:제어 시스템은 조치를 허용하기 전에 올바른 작동 순서를 확인해야 하는 도어 위치 센서를 통해 두 번째 보안 계층을 제공합니다.
- 청각/시각 경보:시스템에는 오류, 위반 시도 또는 미리 설정된 기간 동안 문이 열려 있는 경우 운영자에게 경고하는 구성 가능한 경보가 포함되어 있습니다.
- 비상 정지:쉽게 접근할 수 있는 E-stop 버튼은 문제 발생 시 모든 작동을 즉시 중단합니다.
